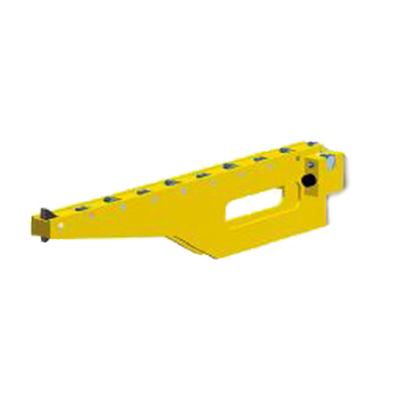

Die austauschbaren
Halterungen (abnehmbar)

KA / KAS

  • Die Matrizenkonsolen werden paarweise auf dem Pressenbett verwendet.
  • Es ist möglich, ein Paar Werkzeugwechselkonsolen für den Werkzeugwechsel an mehreren Pressen zu verwenden, wenn diese Pressen mit Befestigungshaken ausgestattet sind.

Funktionsweise

  • Die Kugeln bzw. Rollen der Hebeeinsätze werden über die Tischfläche hinaus abgehoben. Dies erfolgt durch Beaufschlagen mit Öldruck (hydraulisch) oder durch Tellerfedern (mechanisch).
  • Das Werkzeug kann dann mit geringer Kraft verschoben und positioniert werden.
  • Bei hydraulischer Ausführung werden die Kugeln bzw. die Rollen nach Abschalten des Hydraulikdruckes durch das Eigengewicht des Werkzeuges auf das Niveau der Tischoberfläche gedrückt.
  • Bei mechanischer Ausführung werden die Kugeln bzw. die Rollen durch das Spannen des Werkzeuges auf das Niveau der Tischoberfläche gedrückt.

Beschreibung

Die Kugeln bzw. Rollen werden hydraulisch (40 bar bzw. 80 bar) oder mechanisch (Tellerfedern) angehoben.Der Hydraulikdruck muss während des Werkzeugwechsels aufrecht erhalten bleiben. Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig.

  • zentrale Bedienung
  • durch Spreizbefestigung gegen Verschieben gesichert
  • Hebefunktion erfolgt durch einzelne Hebeeinsätze (von oben austauschbar)
  • Eignung zur Nachrüstung
  • Hebeleisten mit Rollen verfügen über eine hohe Tragkraft und große Auflagefläche.

  • Verschraubungen
  • Hydraulikschläuche/Hydraulikzubehör
  • Hydraulikaggregate
