Profilschienen­kupplungen

PKH-P

  • Verbinden von Profilschienen in verschiedenen Formen und Größen (z.B. Transferschienen bei Pressentransfers)
  • Verbinden von Anbauteilen (z.B.Greifer) an Handlinggeräte und Roboter

Beschreibung

Die Kupplung besteht aus einem Passiv- und Aktivteil aus Vergütungsstahl. Im Aktivteil wird durch einen axial verschiebbaren Verriegelungsbolzen und einem mechanischen Spanngetriebe die Spannkraft erzeugt.

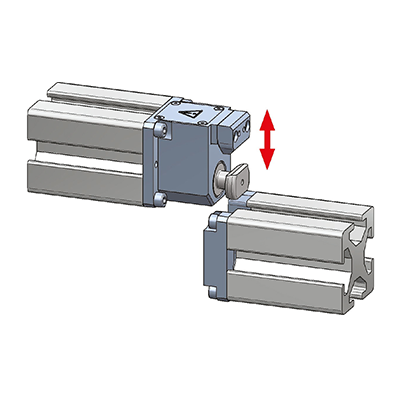

Der Spann-bzw. Lösevorgang kann durch die Position des Bediensechskantes (siehe Grafik rechts) kontrolliert werden. Die Spannverbindung ist selbsthemmend.

Für den Schienenwechsel ist ein horizontaler Kuppelweg (siehe Grafik rechts) notwendig.

  • Einfache Bedienung
  • Überwachung des Spannvorgangs mittels Initator möglich
  • pneumatische Ansteuerung
  • Haltekraft durch integrierte Feder auch bei Druckverlust
  • kurze Spannzeit

  • Optional Ausstattung mit Nährungsschalter zur Spannvorgang
  • Befestigungsschrauben
