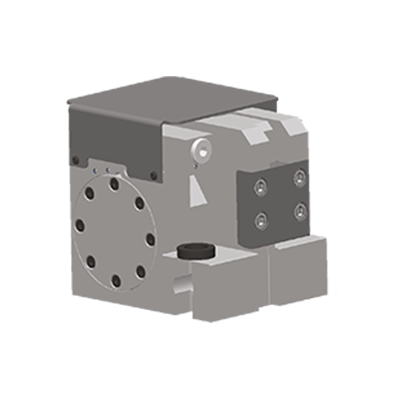

Hydrome­chanisches
Blockspann­element

PDV-A

  • für mittlere und große Pressen
  • für erhöhte Funktionssicherheit durch mechanische Selbsthemmung
  • zur Ober- und Unterwerkzeugspannung sowie Schiebetischklemmung
  • für Werkzeuge mit geradem Spannrand

Funktionsweise

Die Spannkraft wird durch einen Kniehebelmechanismus aufgebaut. Dieser wird von einem doppeltwirkenden Hydraulikzylinder betätigt.

Beschreibung

Zum Spannen fährt zunächst der Spannbügel aus dem Element bis über den Werkzeugspannrand. Dann wird die Spannkraft mittels eines Kniehebelsystems aufgebracht. Das System ist mechanisch selbsthemmend. Der hydraulische Niederdruck ist nur während des Spann- und Lösevorgangs erforderlich.

Die Spannkraft wird permanent und direkt überwacht. Beim Lösen wird der Spannbügel zunächst kraftfrei und anschließend komplett in das Gehäuse (Parkposition) eingezogen.

  • mechanische Selbsthemmung
  • Höchstmaß an Sicherheit durch permanente Spannkraftkontrolle per Aktivator
  • niedriger Betriebsdruck
  • hohe Spannkraft bei kleinsten Abmessungen
  • nahezu wartungsfrei
  • vollautomatischer Betrieb
  • einfache Überwachung der Funktionen durch Grenztaster
  • geringer Installationsaufwand
  • Eignung zur Nachrüstung

  • entsperrbare Rückschlagventile
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate
  • Stromregelventile

Technische Daten

Typ PDV-A 63 PDV-A 100 PDV-A 200
Spannkraft [kN] 63 100 200
max. Belastungskraft [kN] 1) 100 130 250
max. Betriebsdruck [bar]: min./max. 90 / 140 110 / 140 120 / 140
zulässige Spannmaßtoleranz [mm]   +/-0,2
Ölvolumen: Spannen / Lösen [cm 3] 56 / 50 56 / 50 97 / 87
max. Ölvolumenstrom [l/min] 2 ) 0,4 - 0,6 0,4 - 0,6 0,6 - 1,2
Endschalter: Anzahl / Art
Betriebsspannung
Anschlussart		 • zwei induktive Nährungsschalter
• 10-30 V DC
• steckbar (M8x1)
• Spannbügel in Lösestellung S5
• permanente Spannkraftkontrolle S6
max. Betriebstemperatur [°C] 70
Gewicht [kg] 26 30 42



1* “Bei höherer Belastung können mechanische Schäden auftreten.”
2* Wird eine Pumpe mit größerer Fördermenge eingesetzt, so muss der Ölstrom über Stromregelventile oder über Drosselrückschlagventile reduziert werden.
