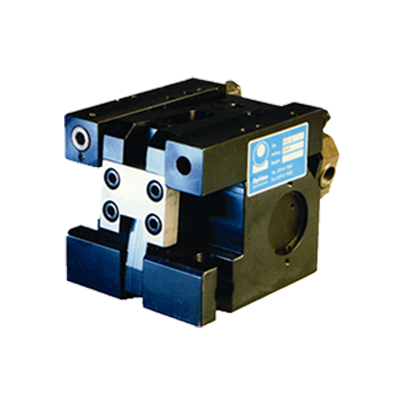

Hydromechanisches
Blockspannelement
PDV
- für mittlere und größere Pressen
- für erhöhte Funktionssicherheit durch mechanische Selbsthemmung
- zur Ober- und Unterwerkzeugspannung sowie Schiebetischklemmung
- für Werkzeuge mit geradem Spannrand
Funktionsweise
Die Spannkraft wird durch einen Kniehebelmechanismus aufgebaut. Dieser wird von einem doppeltwirkenden Hydraulikzylinder betätigt.
Beschreibung
Zum Spannen fährt zunächst der Spannbügel aus dem Element bis über den Werkzeugspannrand. Dann wird die Spannkraft mittels eines Kniehebelsystems aufgebracht. Das System ist mechanisch selbsthemmend. Der hydraulische Niederdruck ist nur während des Spann- und Lösevorgangs erforderlich.
Die Spannkraft wird permanent und direkt überwacht. Beim Lösen wird der Spannbügel zunächst kraftfrei und anschließend komplett in das Gehäuse (Parkposition) eingezogen.
- mechanische Selbsthemmung
- Höchstmaß an Sicherheit durch permanente Spannkraftkontrolle per Aktivator
- niedriger Betriebsdruck
- hohe Spannkraft bei kleinsten Abmessungen
- nahezu wartungsfrei
- vollautomatischer Betrieb
- einfache Überwachung der Funktionen durch Grenztaster
- geringer Installationsaufwand
- Eignung zur Nachrüstung
- entsperrbare Rückschlagventile
- Verschraubungen
- Hydraulikschläuche / Hydraulikzubehör
- Hydraulikaggregate
- Stromregelventile
Technische Daten
| Typ | PDV 40 | PDV 63 | PDV 100 | PDV 200 |
|---|---|---|---|---|
| Spannkraft [kN] | 40 | 63 | 100 | 200 |
| max. Belastungskraft [kN] 1 ) | 60 | 100 | 130 | 250 |
| max. Betriebsdruck [bar]: min./max. | 100 / 140 | 90 / 140 | 110 / 140 | 120 / 140 |
| zulässige Spannmaßtoleranz [mm] | +/- 0,2 | |||
| Ölvolumen: Spannen / Lösen [cm 3] | 24 / 20 | 56 / 50 | 56 / 50 | 97 / 87 |
| max. Ölvolumenstrom [l/min] 2 ) | 0,2 - 0,3 | 0,4 - 0,6 | 0,4 - 0,6 | 0,6 - 1,2 |
| Endschalter:Anzahl / Art Betriebsspannung Anschlussart Bezeichnung |
• zwei mechanische Grenztaster • 250 V AC • 2A / 230 V AC ; • 5 A / 24 V DC • Schraubanschluß • Spannbügel in Lösestellung S5 • permanente Spannkraftkontrolle S6 |
|||
| max. Betriebstemperatur [°C] | 70 | |||
| Gewicht [kg] | 15 | 23 | 25 | 45 |
1* “Bei höherer Belastung können mechanische Schäden auftreten.”
2* Wird eine Pumpe mit größerer Fördermenge eingesetzt, so muss der Ölstrom über Stromregelventile oder über Drosselrückschlagventile reduziert werden.
Die Befestigung erfolgt durch vier Schrauben, DIN EN ISO 4762 der Festigkeitsklasse 10.9 (nicht im Lieferumfang enthalten). Spezielle Unterlegscheiben werden mitgeliefert.
