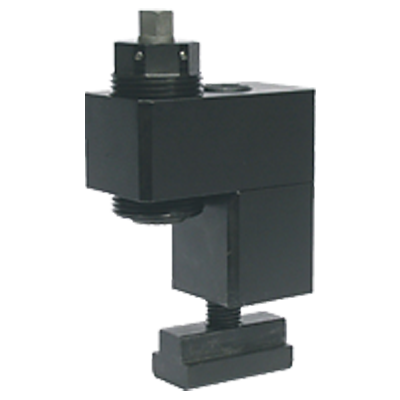

Mechanische
Spannmutter

MEE

  • für Pressen aller Art
  • für unterschiedliche Werkzeuggrößen und Spannmaße
  • zur Ober- und Unterwerkzeugspannung
  • für Werkzeuge mit geradem Spannrand
  • für Anwendungen im Vorrichtungsbau

Funktionsweise

  • Die mechanische Einschubeinheit wird manuell in die Maschinen-T-Nut eingeschoben. Dabei kann der Ausleger in die Spannposition geschwenkt werden.
  • Die Spannschraube wird bis zum jeweiligen Spannmaß manuell zugestellt.
  • Die erforderliche Spannkraft wird mit einem Schlüssel durch Drehen des Bediensechskantes im Uhrzeigersinn aufgebaut. Ein Keilspannsystem verstärkt das Anziehdrehmoment um ein Mehrfaches.
  • Das Lösen geschieht durch Drehen des Bediensechskantes gegen den Uhrzeigersinn.

Beschreibung

Das Anziehdrehmoment wird mittels Keilsystem um ein Mehrfaches verstärkt. Nach dem Einschieben in die T-Nut und eventuellem Schwenken des Auslegers wird durch Anziehen der Zylinderschraube (SW3, s. Rückseite) die MEE-Einschubeinheit schnell und exakt positioniert. Nach dem Zustellen der Spannschraube (SW2) bis zum jeweiligen Spannmaß wird durch Drehung des Bediensechskantes (SW1)im Uhrzeigersinn ein Keilschieber axial in Spannrichtung bewegt. Dieser drückt Keile nach außen, welche sich am Keillager abstützen und die Spannkräfte in den Pressentisch bzw. -stößel oder die Vorrichtung einleiten. Die Spannmechanik ermöglicht einen großen Spannhub. Eine Spannhubkontrolle ist über den Bedienweg des Sechskantes gewährleistet. Das Keilsystem ist mechanisch selbsthemmend ausgeführt, sodass die Spannkraft erhalten bleibt.

Hinweis

Um einerseits die benötigte Spannkraft zuverlässig zu gewährleisten und andererseits den Antriebs- bzw. Spannmechanismus vor Beschädigung durch überhöhte Anziehdrehmomente zu schützen, empfehlen wir die Verwendung eines Drehmomentschlüssels. Unter bestimmten Voraussetzungen kann das Spannen auch mit Hilfe üblicher Ring- oder Steckschlüssel akzeptabel sein. Die Spannschrauben sind dauergeschmiert und unter normalen Betriebsbedingungen wartungsfrei.

  • stufenlose Anpassung an unterschiedliche Werkzeuggrößen
  • große Spannmaßtoleranz
  • korrosionsgeschützt
  • höchste Spannkräfte bei einfacher manueller Bedienung
  • mechanische Selbsthemmung
  • Eignung zur Nachrüstung
  • wartungsfrei
  • kein Installationsaufwand
  • flexibel einsetzbar
  • max. Betriebstemperatur 200°C

  • T-Nutschrauben

Technische Daten

Typ MEE 30 MEE 60 MEE 100
Spannkraft [kN] 30 60 100
max. Anziehdrehmoment “SW1“
[Nm]		 35 80 130
max. Hub [mm] 1,5 2,2 2,5
max. Belastungskraft [kN] 1 ) 60 120 200
max. Verstellweg “V“ 22 25 35
Gewicht [kg] ca. 3 5 8
T-Nut “M“ DIN 650* 18 | 22 22 | 28 28 | 36



* Weitere T-Nut-Abmessungen auf Anfrage
1* "Bei höherer Belastung können mechanische Schäden auftreten.”
