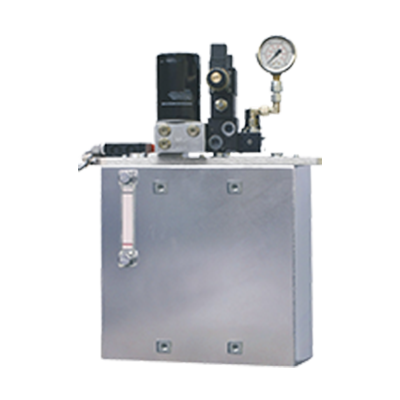

Hydraulikaggregat
HA
- für kleinere, mittlere und große Pressen
- zur Bereitstellung des Betriebsdruckes für hydraulische Spannelemente
- besonders empfehlenswert bei Nachrüstungen
Funktionsweise
- Ein elektrischer Antriebsmotor in Unterölausführung treibt eine Radialkolbenpumpe an, die den nötigen Betriebsdruck von 400 bar bereitstellt. Dieser Betriebsdruck wird zum Aufbringen und Halten der Spannkraft benötigt.
- Das Aufrechterhalten des Betriebsdrucks wird über einen Druckschalter geregelt, der bei Druckabfall für ein Nachpumpen sorgt.
Beschreibung
Optima Hydraulikaggregate zeichnen sich aus durch höchstes Leistungsangebot auf minimalem Raum. Durch ihren modularen Aufbau können diese Aggregate, ausgehend von der Grundeinheit, den verschiedenen Anforderungen angepasst werden. Die verwendeten Komponenten aus der Serienfertigung bekannter Hersteller gewährleisten die Zuverlässigkeit der Aggregate.
- Kompakte Bauart
- Geräuscharmer Lauf
- Modularer Aufbau; nachträgliche Erweiterung möglich
- Problemlose Integration in vorhandene Systeme
- Befestigungmöglichkeiten vorhanden
- Schnelle und einfache Installation
- Wechselbare Filterpatronen
- Druckschalter
- Druckbegrenzungsventil
- Ventilstecker in LED-Ausführung
- Manometer
- Elektrische Temperatur- und Niveauüberwachung
- Druckspeicher
- Ventile
- Verschraubungen
- Hydraulikschläuche / Hydraulikzubehör
- Steckverbinder / Kabel
- Ölwanne
- Konsole für Wandbefestigung
Technische Daten
| Typ | HA207 | HA213 | HA403 | HA405 | HA 418 |
| Förderleistung [l/min] | 6,5 | 13 | 2,5 | 5 | 18 (< 120 bar) 5 (> 120 bar) |
| Nenndruck [bar] | 200 | 400 | |||
| max. Einstelldruck [bar] | 200 | 420 | |||
| Motorleistung [kW] | 2,1 | 3 | 2,1 | 3 | |
| Drehzahl [1/min] | 1360 | 2815 | 1360 | 2815 | |
| Filter | F1 | F2 | F1 | F1 | F2 |
| Kolbendurchmesser [mm] | 16 | 10 | 10 | 16 | ||
| Kolbenanzahl | 3 | ||||
| Motorspannung | 400 V 50 HZ | ||||
| Steuerspannung | 24 V DC | ||||
| Behältervolumen [l] | 15 | ||||
| Nutzvolumen [l] | 6 | ||||
