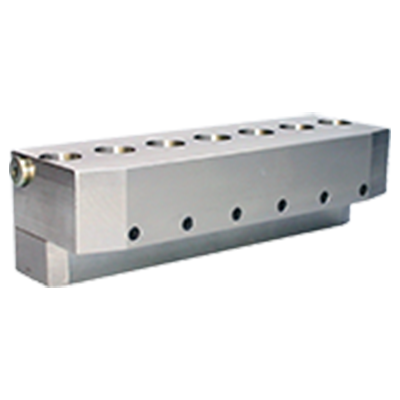

Hydraulische
Spann­leiste

HSL

  • für kleinere und mittlere Pressen
  • für Werkzeuge mit geraden Spannrändern
  • zur Unterwerkzeugspannung
  • stationäre Installation am Tisch
  • besonders empfehlenswert bei Nachrüstungen

Funktionsweise

  • Mehrere einfach wirkende Hydraulikzylinder übertragen die erforder liche Spannkraft auf das Werkzeug.
  • Der Lösevorgang erfolgt nach Umschalten des Hydraulikventils mit Hilfe jeweils einer Rückstellfeder.

Beschreibung

Die hydraulisch betriebene Spannleiste erzeugt direkt die erforderliche Spannkraft. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile). Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig.

Die Montage der Spannleiste erfolgt auf einer Grundplatte, welche in der Grundversion eine Höhe von 30 bzw. 35 mm aufweist und in zwei Standardlängen und einer variablen Länge angeboten wird (weitere Höhen auf Anfrage). Darüber hinaus ist eine oberflächengehärtete Ausführung dieser Grundplatten erhältlich, die zur seitlichen Werkzeugführung genutzt werden kann. Die Anschlüsse für die Hydraulikleitungen sind je nach Bedarf seitlich oder  rückwärtig möglich.

  • vollautomatischer Betrieb
  • große zulässige Spannmaßtoleranz
  • geringer Installationsaufwand
  • zentrale Bedienung
  • permanente Spannkraftüberwachung möglich (Drucküberwachung)
  • wartungsfrei
  • leichte Handhabung
  • besondere Eignung zur Nachrüstung

  • entsperrbare Rückschlagventile
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate

Technische Daten

Typ HSL 50 HSL 110 HSL 160
Spannkraft [kN] /
bei Betriebsdruck [bar]		 56 / 400 112 / 400 168 / 400
max. Belastungskraft [kN] 1 ) 70 140 210
max. Betriebsdruck [bar] 400
Hub [mm]   +/- 2
max. Ölvolumenstrom [l/min] 2) 8
Ölvolumen: Spannen [cm3] 11,2 22,4 33,6
max. Betriebstemperatur [°C] 110
Gewicht [kg] 3,1 7,6 7,5



1* “Bei höherer Belastung können mechanische Schäden auftreten.”

Die Befestigung erfolgt durch Zylinderschrauben M16, DIN EN ISO 4762 der Festigkeitsklasse 10.9 (nicht im Lieferumfang enthalten).
