Hydraulischer

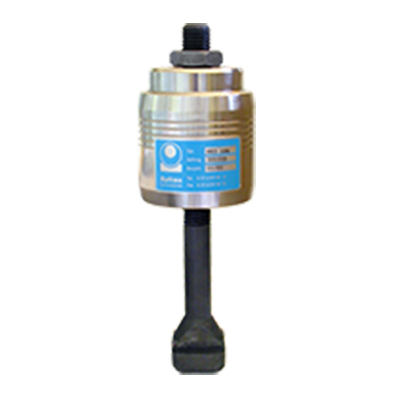

Hohlkolben­zylinder

HKZ / HKZ-K

  • für kleinere und mittlere Pressen
  • für unterschiedliche Werkzeuggrößen und Spannmaße
  • zur Ober- und Unterwerkzeugspannung
  • für Werkzeuge mit U-Aussparung
  • besonders empfehlenswert bei Nachrüstungen

Funktionsweise

  • Der Kolben des HKZ ist über ein Gewinde mit der T-Nutschraube verbunden, durch die das Werkzeug gegen die Aufspannfläche der Maschine gespannt wird.
  • Die erforderliche Spannkraft wird von einem einfachwirkenden Hydraulikzylinder aufgebaut.
  • Der Hohlkolbenzylinder wird manuell oder durch eine der Verschiebeeinheiten EVK oder EVS (siehe Kapitel Flexible Spannsysteme) in die U-Aussparung des Werkzeugs und die darunterliegende Maschinen-T-Nut eingeschoben.

Beschreibung

Der hydraulisch betriebene Spannzylinder erzeugt direkt die erforderliche Spannkraft. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile).

Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Die kontinuierliche Längenvariation der Zugankerschraube lässt eine stufenlose Anpassung an unterschiedliche Spannmaße zu und macht eine Standardisierung der Werkzeuge / Adapterplatten weitgehend überflüssig. Die Bedienung des Spannelementes kann zentral über die Maschinensteuerung oder durch ein separates Hydraulikaggregat mit integrierter Steuerung erfolgen.

  • T-Nutschraube gegen Lösen gesichert
  • große Spannmaßtoleranz
  • geringer Installationsaufwand
  • zentrale Bedienung
  • permanente Spannkraftüberwachung durch Drucküberwachung
  • wartungsfrei
  • leichte Handhabung
  • besondere Eignung zur Nachrüstung

  • entsperrbare Rückschlagventile
  • Parkstationen
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate

Technische Daten

Typ HKZ 40 HKZ 65 HKZ 104
Spannkraft [kN] /
bei Betriebsdruck [bar]		 40 / 400 65 / 400 104 / 400
max. Belastungskraft [kN] 1 ) 50 80 130
max. Betriebsdruck [bar] 400
zulässige Spannmaßtoleranz [mm] +/- 4
Hub [mm] 12
Ölvolumen: Spannen [cm3] 12 20 31
max. Betriebstemperatur [°C] 110
Gewicht ohne / mit Kugelscheibe [kg] 2,3 / 2,4 2,7 / 2,9 3,7 / 4,0



1* “Bei höherer Belastung können mechanische Schäden auftreten.”
