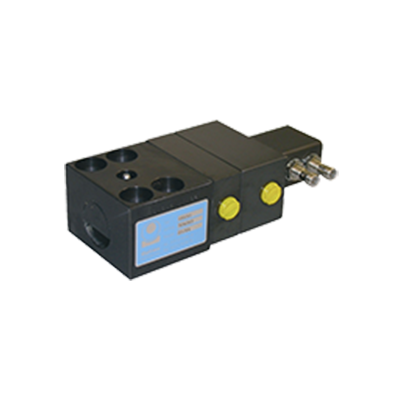

Hydraulisches
Keilspannelement
HKS
- für kleine, mittlere und große Pressen
- zur Schiebetischklemmung und Ober- sowie Unterwerkzeugspannung
- für Werkzeuge mit 20° schrägen Spannrändern
- stationäre Installation seitlich im Pressenständer, am Tisch oder auch am Stößel
Funktionsweise
- Ein hydraulisch doppelt wirkender Zylinder schiebt einen Keil auf den Spannrand des Werkzeuges.
- Die Spannkraft wird durch den Keilwinkel erzeugt.
- Das Lösen des Elementes erfolgt in umgekehrter Reihenfolge.
Beschreibung
Das hydraulisch betriebene Keilspannelement erzeugt mittels Keilmechanismus die erforderliche Spannkraft. Zur Sicherung der Spannkraft muß der Hydraulikdruck aufrecht erhalten bleiben (optionale Ausstattung mit entsperrbaren Rückschlagventilen). Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig.
In der Parkstellung ist der Spannkeil komplett in das Gehäuse eingezogen und somit vor Beschädigungen geschützt. Damit der Spannkeil auch während des Werkzeugwechsels in der Parkposition bleibt, ist der Betriebsdruck aufrecht zu erhalten oder ein entsperrbares Rückschlagventil in die Löseleitung zu integrieren. Die Überwachung von Park- und Spannposition ist durch Endschalter (optional) möglich.
- geringer Platzbedarf durch kompakte Abmessungen
- große Spannmaßtoleranz
- geringer Installationsaufwand
- zentrale Bedienung
- permanente Spannkraftüberwachung möglich (Drucküberwachung)
- KontrollederSpann-wieauchLöseposition möglich (optional)
- hohe mechanische Belastbarkeit
- entsperrbare Rückschlagventile
- Verschraubungen
- Stromregelventil
- Hydraulikschläuche / Hydraulikzubehör
- Hydraulikaggregate
Technische Daten
| Typ | HKS 25 | HKS 50 | HKS 100 | HKS 160 | HKS 250 |
|---|---|---|---|---|---|
| Spannkraft [kN] | 25 | 50 | 100 | 160 | 250 |
| max. Belastungskraft [kN] 1) | 35 | 65 | 130 | 210 | 320 |
| max. Betriebsdruck [bar] | 350 | 275 | 300 | 350 | 350 |
| zulässige Spannmaßtoleranz [mm] | +/- 1 | ||||
| Hub [mm] | 14-19 | 16-22 | 16-22 | 17-23 | 22-29 |
| Ölvolumen: Spannen / Lösen [cm3] | 10 / 6 | 33 / 23 | 49 / 34 | 94 / 63 | 162 / 110 |
| max. Ölvolumenstrom [l/min] 2 ) | 0,5 - 0,7 | 1,5 - 2 | 2,5 - 3 | 5 - 6 | 9 - 10 |
| Endschalter:Anzahl / Art (optional) Betriebsspannung Anschlussart Bezeichnung |
• zwei induktive Näherungsschalter • 10-30 V DC • steckbar (M8 x 1) • Spannkeil in Parkposition S1 • Spannkeil in Spannposition S2 |
||||
| max. Betriebstemperatur [°C] | 70 | ||||
| Gewicht [kg] | 2,7 | 5,7 | 11,6 | 21,9 | 43,3 |
1* “Bei höherer Belastung können mechanische Schäden auftreten.”
2* Bitte gewünschten Wert im Bestellschlüssel angeben.
Die Befestigung erfolgt durch vier Schrauben M12, DIN EN ISO 4762 der Festigkeitsklasse 8.8 (nicht im Lieferumfang enthalten).
