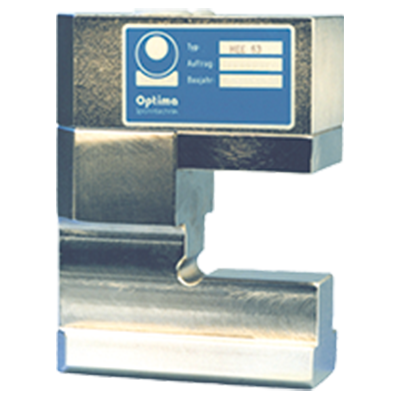

Hydraulische
Einschub­einheit

HEE

  • für kleinere und mittlere Pressen
  • zur Ober- und Unterwerkzeugspannung
  • für Werkzeuge mit geraden Spannrändern
  • für unterschiedliche Werkzeuggrößen
  • besonders empfehlenswert bei Nachrüstungen

Funktionsweise

  • Ein einfachwirkender Hydraulikzylinder überträgt die erforderliche Spannkraft auf das Werkzeug.
  • Die Einschubeinheit wird manuell oder durch eine der Verschiebeein heiten EVK oder EVS (siehe Kapitel Flexible Spannsysteme) in die Maschinen-T-Nut eingeschoben.

Beschreibung

Der hydraulisch betriebene Spannzylinder des Spannelementes erzeugt direkt die erforderliche Spannkraft. Zur Sicherung der Spannkraft muß der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile).

Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Die Bedienung der Einschubeinheit kann zentral über die Maschinensteuerung oder durch ein separates Hydraulikaggregat mit integrierter Steuerung erfolgen.

  • große Spannmaßtoleranz
  • geringer Installationsaufwand
  • zentrale Bedienung
  • permanente Spannkraftüberwachung durch Drucküberwachung
  • wartungsfrei
  • leichte Handhabung
  • besondere Eignung zur Nachrüstung

  • entsperrbare Rückschlagventile
  • Parkstationen
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate

Technische Daten

Typ HEE 25 HEE 40 HEE 63 HEE 85
Spannkraft [kN] /
bei Betriebsdruck [bar]		 25 / 400 40 / 400 63 / 400 85 / 400
max. Belastungskraft [kN] 1 ) 30 50 80 100
max. Betriebsdruck [bar] 400
zulässige Spannmaßtoleranz [mm] +/- 2,5 +/- 3 +/- 4 +/- 4
Hub [mm] 9 10 12 12
Ölvolumen: Spannen [cm3] 6,5 10 19 25,5
max. Betriebstemperatur [°C] 110
Gewicht [kg] 1,5 2,9 4,5 7,0



1* “Bei höherer Belastung können mechanische Schäden auftreten.”
