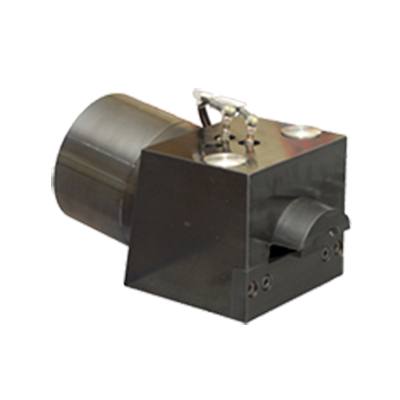

Hydraulisches
Blockspann­element

HBS

  • für mittlere und große Pressen
  • zur Schiebetischklemmung und Ober- sowie Unterwerkzeugspannung
  • für Werkzeuge mit geraden Spannrändern
  • stationäre Installation seitlich im Pressenständer, am Tisch oder auch am Stöße

Funktionsweise

  • Ein hydraulisch doppeltwirkender Zylinder schiebt einen Keil auf den Spannrand des Werkzeuges.
  • Die Spannkraft wird durch den Keilwinkel erzeugt.
  • Das Lösen des Elementes erfolgt in umgekehrter Reihenfolge.

Beschreibung

Das hydraulisch betriebene Keilspannelement erzeugt mittels Keilmechanismus die erforderliche Spannkraft. Zur Sicherung der Spannkraft muß der Hydraulikdruck aufrecht erhalten bleiben (optionale Ausstattung mit entsperrbaren Rückschlagventilen). Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig.

In der Parkstellung ist der Spannkeil komplett in das Gehäuse eingezogen und somit vor Beschädigungen geschützt. Damit der Spannkeil auch während des Werkzeugwechsels in der Parkposition bleibt, ist der Betriebsdruck aufrecht zu erhalten oder ein entsperrbares Ventil in der Löseleitung zu integrieren. Die Überwachung von Park- und Spannposition ist durch Endschalter (optional) möglich.

  • geringer Platzbedarf durch kompakte Abmessungen
  • große Spannmaßtoleranz
  • geringer Installationsaufwand
  • zentrale Bedienung
  • permanente Spannkraftüberwachung möglich (Drucküberwachung)
  • Kontrolle der Spann- wie auch Löseposition möglich (optional)
  • hohe mechanische Belastbarkeit

  • entsperrbare Rückschlagventile
  • Stromregelventile
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate

Technische Daten

Typ HBS 100
Spannkraft [kN] 100
max. Belastungskraft [kN] 1 ) 150
max. Betriebsdruck Spannen [bar] 60
Betriebsdruck Lösen [bar] 120
zulässige Spannmaßtoleranz [mm] +/- 0,5
Hub [mm] 33
Ölvolumen: Spannen / Lösen [cm3] 200 / 176
max. Ölvolumenstrom [l/min] 2 ) 10-12
Endschalter: Anzahl/Art(optional)
Betriebsspannung
Anschlussart
Bezeichnung		 • zwei induktive Näherungsschalter
• 10-30 V DC
• steckbar (M8 x 1)
• Spannkeil in Parkposition S1
• Spannkeil in Spannposition S2
max. Betriebstemperatur [°C] 70
Gewicht [kg] 30



1) “Bei höherer Belastung können mechanische Schäden auftreten.”
2) Wird eine Pumpe mit größerer Fördermenge eingesetzt, so muss der Ölstrom über Stromregelventile oder über Drosselrückschlagventile reduziert werden. Die Befestigung erfolgt durch vier Schrauben, DIN EN ISO 4762 der Festigkeitsklasse 10.9 (nicht im Lieferumfang enthalten).
