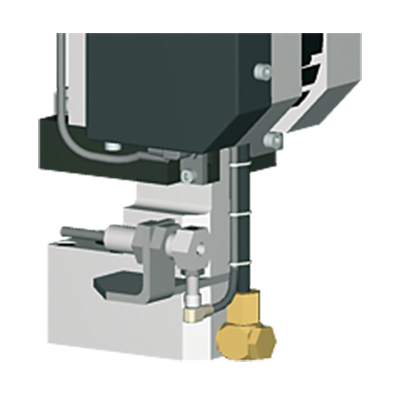

Flexible
Verschiebeeinheit
EVK mit HEE
- für mittlere und große Pressen
- für unterschiedliche Werkzeuggrößen
- zur Oberwerkzeugspannung
- für Werkzeuge mit geradem Spannrand
- für Nachrüstungen geeignet
Funktionsweise
- Die elektrische Verschiebeeinheit bewegt die Einschubeinheit entlang der T-Nut.
- Ein einfachwirkender Hydraulikzylinder erzeugt die Spannkraft.
- Das Lösen des Hydraulikzylinders erfolgt bei abgeschaltetem Betriebsdruck durch Federkraft.
Beschreibung
Die elektrische Verschiebeeinheit positioniert die hydraulische Einschubeinheit mittels Kette.Um die Spannkraft aufzubringen, wird die Einschubeinheit mit Hydraulikdruck beaufschlagt. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile). Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Mit der Maschinensteuerung können einzelne elektrische Verschiebeeinheiten abgeschaltet werden, sodass diese Spannelemente in der Parkposition verweilen.
- Spannen bei flexiblen Werkzeuggrößen
- große Spannmaßtoleranz
- kurze Spannzeiten
- Verschiebewege bis 1000 mm möglich
- elektrische Überwachung aller wichtigen Funktionen
- hoher Automatisierungsgrad
- zentrale Bedienung
- entsperrbare Rückschlagventile
- Verschraubungen
- Hydraulikschläuche / Hydraulikzubehör
- Hydraulikaggregate
- Endschalter / Kabel
- Steckverbinder
Technische Daten
| Verschiebeeinheit | EVK | ||
| Motor: Art Betriebsspannung |
Gleichstrom 24V |
alternativ | Drehstrom 400V 50 HZ |
| Motorleistung [W] | 8 | 90 | |
| Verschiebungsgeschwindigkeit [mm/s] | 150 | 145 | |
| Endschalter: Art Betriebsspannung Bezeichnung |
• induktive Näherungsschalter • PNP-Schließer; 10-30 V DC • Spannelement in Parkposition S1 • Spannelement am Werkzeug S2 • Ende des Verschiebeweges (optional) S5 |
||
| Steckverbindung | Han® 25 D Han® 6 E (zusätzlich bei Drehstromantrieb) |
||
| Spannelement | HEE 63 | HEE 85 |
| Spannkraft [kN] / bei Betriebsdruck | 63 / 400 | 85 / 400 |
| max. Belastungskraft [kN] 1) | 80 | 100 |
| max. Betriebsdruck [bar] | 400 | |
| zulässige Spannmaßtoleranz [mm] | +/- 4 | |
| Hub [mm] | 12 | |
| Ölvolumen: Spannen [cm3] | 19 | 25,5 |
| max. Betriebstemperatur [°C] | 70 | |
| Gewicht [kg] | 16 | 19 |
1) “Bei höherer Belastung können mechanische Schäden auftreten.“ Die Befestigung erfolgt durch vier Sechskantschrauben mit Flansch (DIN 6921) M10x30 der Festigkeitsklasse 8.8. (nicht im Lieferumfang enthalten)
