Flexible
Verschiebeeinheit
EVK mit DHKZ
- für mittlere und große Pressen
- für unterschiedliche Werkzeuggrößen
- zur Oberwerkzeugspannung
- für Werkzeuge mit U-Aussparung
- für Nachrüstungen geeignet
Funktionsweise
- Die elektrische Verschiebeeinheit bewegt den Spannzylinder entlang der T-Nut.
- Ein doppeltwirkender Hydraulikzylinder erzeugt die Spannkraft.
- Das Lösen des Spannzylinders erfolgt hydraulisch.
Beschreibung

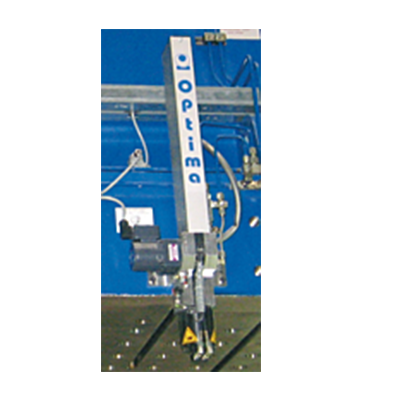

Die elektrische Verschiebeeinheit positioniert den Spannzylinder mittels Kette. Um die Spannkraft aufzubringen wird der Hydraulikzylinder mit Hydraulikdruck beaufschlagt. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile).
Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Mit der Maschinensteuerung können einzelne elektrische Verschiebeeinheiten abgeschaltet werden, so dass diese Spannelemente in der Parkposition verweilen und dort auch spannen.
- Spannen bei flexiblen Werkzeuggrößen
- große Spannmaßtoleranz
- kurze Spann- und Lösezeiten
- Verschiebewege bis 1000 mm möglich
- Spannen auch in Parkposition
- elektrische Überwachung aller wichtigen Funktionen
- hoher Automatisierungsgrad
- zentrale Bedienung
- entsperrbare Rückschlagventile
- Verschraubungen
- Hydraulikschläuche / Hydraulikzubehör
- Hydraulikaggregate
- Endschalter / Kabel
- Steckverbinder
Technische Daten
| Verschiebeeinheit | EVK | ||
| Motor: Art Betriebsspannung |
Gleichstrom 24V |
alternativ | Drehstrom 400V 50 HZ |
| Motorleistung [W] | 8 | 90 | |
| Verschiebungsgeschwindigkeit [mm/s] | 150 | 145 | |
| Endschalter: Art Betriebsspannung Bezeichnung |
• induktive Näherungsschalter • PNP-Schließer; 10-30 V DC • Spannelement in Parkposition S1 • Spannelement am Werkzeug S2 • Ende des Verschiebeweges (optional) S5 |
||
| Steckverbindung | Han® 25 D Han® 6 E (zusätzlich bei Drehstromantrieb) |
||
| Spannelement | DHKZ 100 |
| Spannkraft [kN] / bei Betriebsdruck | 100 / 400 |
| max. Belastungskraft [kN] 1) | 130 |
| max. Betriebsdruck [bar] | 400 |
| zulässige Spannmaßtoleranz [mm] | +/- 4 |
| Hub [mm] | 12 |
| Ölvolumen: Spannen [cm3] | 31 / 31 |
| max. Betriebstemperatur [°C] | 70 |
| Gewicht [kg] | 20 |
1) “Bei höherer Belastung können mechanische Schäden auftreten.“ Die Befestigung erfolgt durch vier Sechskantschrauben mit Flansch (DIN 6921) M10x30 der Festigkeitsklasse 8.8 und zwei Spannstiften (DIN1481) Ø8x20. (nicht im Lieferumfang enthalten)
