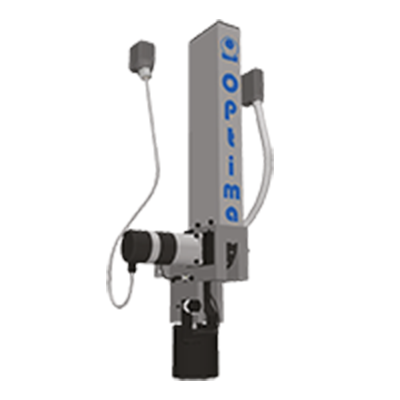

Flexible
Verschiebeeinheit

EVK-A mit HKZ

  • für mittlere und große Pressen
  • für unterschiedliche Werkzeuggrößen
  • zur Oberwerkzeugspannung
  • für Werkzeuge mit U-Aussparung
  • für Nachrüstungen geeignet

Funktionsweise

  • Die elektrische Verschiebeeinheit bewegt den Hohlkolbenzylinder entlang der T-Nut.
  • Ein einfachwirkender Hydraulikzylinder erzeugt die Spannkraft.
  • Das Lösen des Hydraulikzylinders erfolgt bei abgeschaltetem Betriebsdruck durch Federkraft.

Beschreibung

Durch einfache aber solide Bauweise kann diese Verschiebeeinheit kostengünstig hergestellt werden. Die elektrische Verschiebeeinheit positioniert den Hohlkolbenzylinder mittels Kette. Um die Spannkraft aufzubringen, wird
der Hohlkolbenzylinder mit Hydraulikdruck beaufschlagt. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile).

Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Mit der Maschinensteuerung können einzelne elektrische Verschiebeeinheiten abgeschaltet werden, sodass diese Spannelemente in der Parkposition bleiben und dort auch spannen.

  • einfacher und solider Aufbau des Spannelementes
  • Spannen bei flexiblen Werkzeuggrößen
  • große Spannmaßtoleranz
  • kurze Spannzeiten
  • Verschiebewege bis 1000 mm möglich
  • Spannen auch in Parkposition
  • elektrische Überwachung der wichtigsten Funktionen
  • hoher Automatisierungsgrad
  • zentrale Bedienung

Technische Daten

Verschiebeeinheit EVK-A
Motor: Art
Betriebsspannung		 Drehstrom
400V 50Hz
Motorleistung [W] 90
Verschiebungsgeschwindigkeit [mm/s] 145
Endschalter: Art
Betriebsspannung
Bezeichnung		 • zwei induktive Näherungsschalter
• 10-30 V DC
• Spannelement in Parkposition S1
• Spannelement am Werkzeug S2
Steckverbindung Han 25 D Han 6 E



Spannelement HKZ 104/240
Spannkraft [kN] / bei Betriebsdruck 104 / 240
max. Belastungskraft [kN] 1) 130
max. Betriebsdruck [bar] 240
zulässige Spannmaßtoleranz [mm] +/- 4
Hub [mm] 12
Ölvolumen: Spannen [cm3] 52
max. Betriebstemperatur [°C] 70
Gewicht [kg] 17,5



1) “Bei höherer Belastung können mechanische Schäden auftreten.” Die Befestigung erfolgt durch vier Sechskantschrauben mit Flansch (DIN 6921) M10x30 der Festigkeitsklasse 8.8 (nicht im Lieferumfang enthalten)
